Thông tin chi tiết từ A – Z về khoảng cách giữa các cọc bê tông

1, Quy trình chuẩn bị thi công cọc khoan nhồi tiêu chuẩn thiết kế

Quy trình thi công và nghiệm thu cọc khoan nhồi theo TCVN cọc khoan nhồi 2012.

1.1 Mô tả

Mục mô tả sẽ đưa ra các yêu cầu cần thiết về cọc khoan nhồi tiêu chuẩn thi công và nghiệm thu trong từng giai đoạn với phương pháp khoan tuần hoàn hoặc phản tuần hoàn. Trong quá trình thi công có thể dùng các thiết bị khoan kết hợp với ống vách thép có vữa sắt hoặc không tùy yêu cầu của công trình. Toàn bộ công tác thi công, giám sát và nghiệm thu cần đảm bảo tuân theo TCVN cọc khoan nhồi 2012.

1.2 Tiêu chuẩn trích dẫn

• TCVN 9395:2012“Cọc khoan nhồi – Tiêu chuẩn thi công và nghiệm thu”.
• TCVN 9396:2012“Cọc khoan nhồi – Phương pháp xung siêu âm xác định tính đồng nhất của bê tông”.
• TCVN 9393:2012“Cọc – Phương pháp thí nghiệm bằng tải trọng ép dọc trục”
• TCXD-88-1982 “Cọc – Phương pháp thí nghiệm hiện trường”.
• 22 TCN- 272- 05 “Tiêu chuẩn thiết kế cầu”.

1.3 Vật liệu

• Bê tông: Các cọc bê tông đúc tại chỗ cần được thi công tuân thủ như bản vẽ thiết kế. Loại bê tông sử dụng cần phù hợp với các chủng loại yêu cầu cũng như phù hợp với quy định trong thi công nghiệm thu 07100 _”Bê tông và các kết cấu bê tông.”
• Cốt thép: Cốt thép sử dụng tuân thủ theo những quy định đề ra của quy định thi công nghiệm thu nằm ở phần 07300_’Cốt thép thường”.
• Ống vách vĩnh cửu: Sử dụng theo các yêu cầu kỹ thuật của TCVN 9395:2012 với chiều dày tối đa của ống vách đúng quy định trên bản vẽ. Đối với các ống vách cọc được sử dụng khi vận chuyển hay tiến hành khoan cần có chiều dày lớn hơn tránh biến dạng hoặc làm nghiêng cọc.
• Ống vách tạm: Ống tạm không được méo mó hay khuyết tật và phải có tiết diện ngang đồng đều. Trong quá trình đổ bê tông, những ống vách này cần đảm bảo không bị lồi và dính bê tông đông cứng.
• Bentonite và vữa khoan: Vật liệu Bentonite tuân thủ theo quy định của TCVN 2012. Bentonite trộn với nước sạch để tạo  huyền phù và duy trì độ ẩm trong thời gian khoan cọc. Nhiệt độ của nước trộn không dưới 50 độ C. Nếu nguồn nước ngầm bị nhiễm mặn hay có hóa chất cần chú ý khi trộn Bentonite để vật liệu phù hợp hơn khi thi công.

1.4 Trình nộp

Trước khi bắt đầu tiến hành thi công, bên nhà thầu cần nộp trình giấy tờ đê bên tư vấn giám sát phê chuẩn bản vẽ minh họa và bản thuyết minh thi công cọc khoan nhồi tiêu chuẩn quốc tế. Các giấy tờ sẽ bao gồm những vấn đề sau:

• Mặt bằng của công trường
• Sơ đồ khoan
• Chi tiết thiết bị sử dụng trong thi công cọc
• Phương pháp và trình tự lắp ráp cũng như các phương pháp tránh hư hại cọc xung quanh
• Phương pháp làm sạch móng của các cọc khoan
• Thiết bị kiểm tra hình dạng cọc

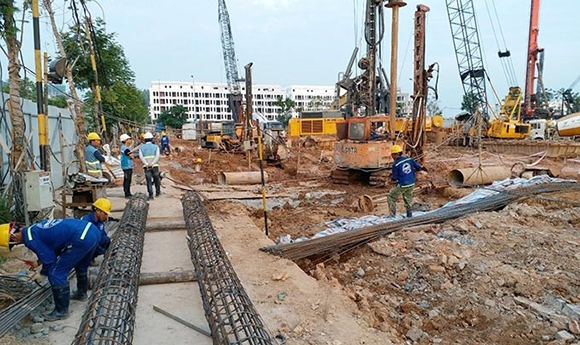

2. Quá trình thi công cọc khoan nhồi theo tiêu chuẩn

• Khoan gần các cọc mới đổ bê tông khi các cọc đó đạt tối thiểu khoảng 70% cường độ trong thiết kế
• Giữ ổn định vách bằng vữa khoan
• Xử lý vữa thải và di chuyển bentonite loại bỏ ra khỏi công trường
• Bơm nước ra khỏi hố khoan
• Làm sạch đáy lỗ khoan bằng phương pháp thích hợp
• Kiểm tra chất lượng lỗ khoan như đường kính lỗ, khoảng cách, độ thẳng đứng của cọc khoan và lồng thép
• Đổ bê tông ngay sau khi giám sát kiểm tra đáy hố không có sự tích tụ của các vật liệu không liên quan về mùn đất. Quá trình đổ bê tông cần tuân thủ theo mục “Bê tông và các kết cấu bê tông”. Chú ý đổ nhanh tránh cọc bị phân tầng, chú ý khâu bơm và tháo nước tránh gây hại cho lớp bê tông mới đổ.
• Ép vữa xi măng nếu được yêu cầu
• Rút ống vách tạm trong quá trình đổ bê tông
• Quyết định cao độ mũi cọc cuối cùng căn cứ theo điều kiện thực tế khi khoan tạo lỗ
• Tính sai số vị trí và kích thước sao cho đúng với vị trí trên bản vẽ
• Báo cáo cho bên tư vấn giám sát những ghi chép chi tiết hàng ngày về tiến độ công việc và địa chất thực tế khi khoan và thi công cọc.

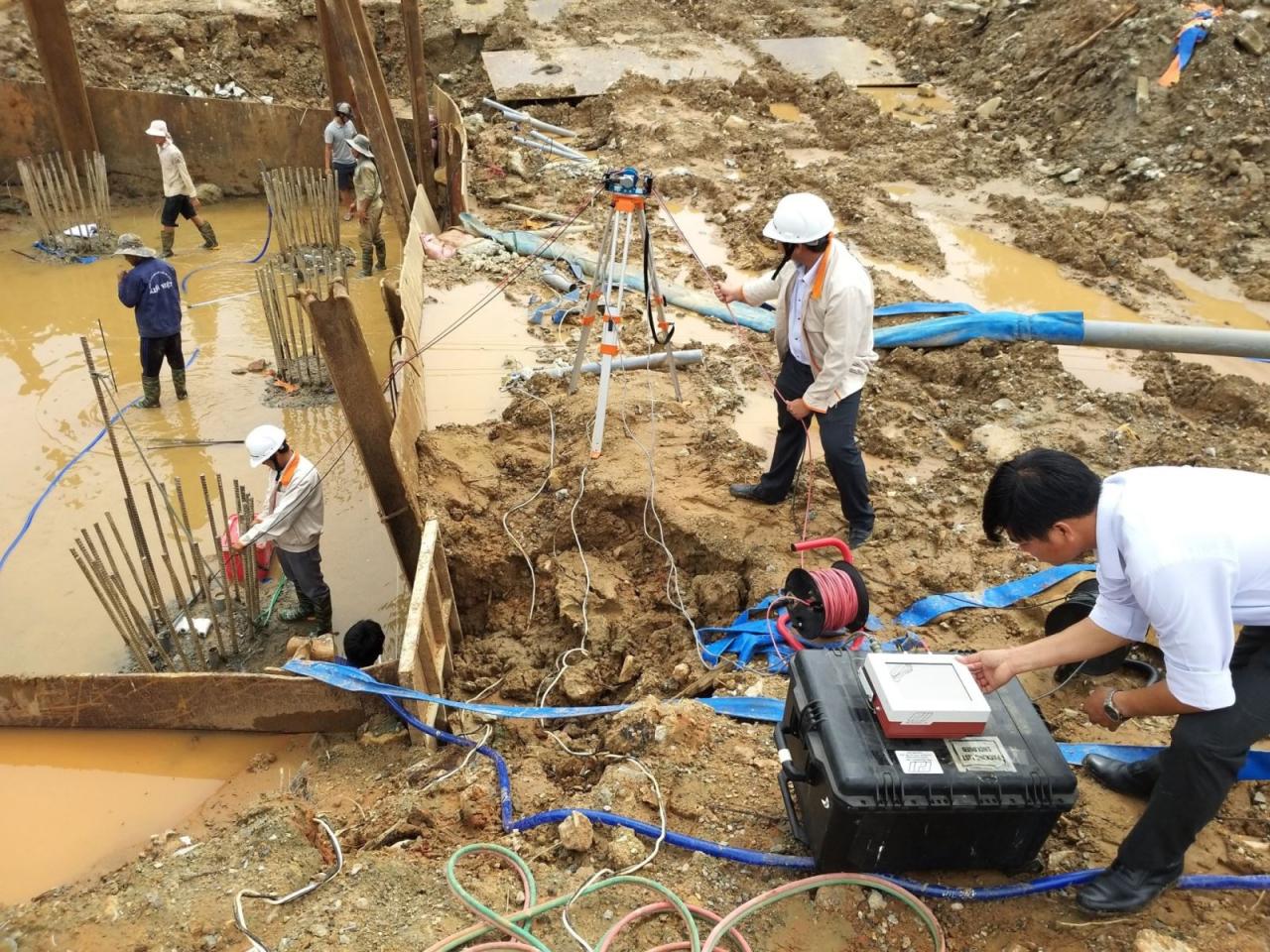

3. Kiểm tra chất lượng thi công cọc khoan nhồi

Cọc khoan nhồi sau thi công cần đảm bảo tuân thủ các quy trình quy phạm theo điều khoản:

• Cọc khoan nhồi – tiêu chuẩn thi công và nghiệm thu TCVN 9395:2012.
• Cọc – Phương pháp thí nghiệm bằng tải trọng ép dọc trục TCVN 9393:2012
• Đề cương thí nghiệm đánh giá sức  chịu tải và chất lượng cọc khoan nhồi do Tư vấn thiết kế lập phù hợp TCVN 9395:2012 và Tư vấn giám sát phê duyệt
• Việc kiểm định phải là của đơn vị Tư vấn kiểm định độc lập đã được Bộ GTVT chấp thuận

Trên đây là những thông tin về cọc khoan nhồi tiêu chuẩn thi công và nghiệm thu. Nếu có bất kỳ vấn đề gì liên quan bạn có thể liên hệ theo thông tin dưới dây để được giải đáp chính xác nhất.
